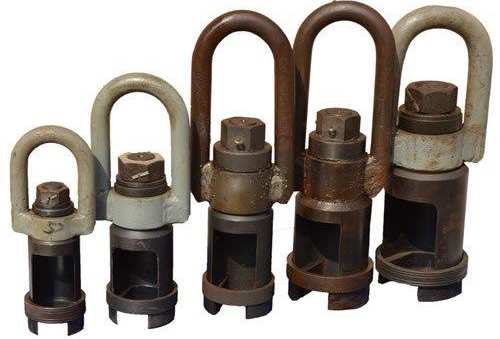

Кольцевые элеваторы предназначены для спуска и подъема бурильных труб в процессе бурения геологоразведочных скважин, а так же для установки свечей бурильных труб на подсвечник после извлечения из скважины.
Кольцевой элеватор состоит из серьги, корпуса с прорезью и стопорного кольца. Элеватор одевают прорезью (зевом) в проточки замка бурильных труб и фиксируют сверху кольцом. Характеристика элеваторов для различных труб и грузоподъемностей приведена ниже в таблице.
Изделия изготавливаются по чертежам и техническим условиям ИП Гараева З.М..
Техническая характеристика элеваторов кольцевых для геологоразведочных бурильных труб
|
Обозначение |
Диаметр |
Грузоподъем- |
Габаритные |
Ширина зева к |
Масса, кг |
|
Элеватор кольцевой 1Н-33,5 |
33,5 |
10 (1) |
65 х 270 |
25 |
2,5 |
|
Элеватор кольцевой 2,5Н-33,5 |
33,5 |
25 (2,5) |
70 х 475 |
25 |
7,1 |
|
Элеватор кольцевой 1Н-42 |
42 |
10 (1) |
75 х 290 |
31 |
3 |
|
Элеватор кольцевой 2,5Н-42 |
42 |
25 (2,5) |
80 х 490 |
31 |
7,6 |
|
Элеватор кольцевой 2,5Н-50 |
50 |
25 (2,5) |
90 х 510 |
47 |
8,4 |
|
Элеватор кольцевой 2,5МЗ-63,5 |
63,5 |
25 (2,5) |
90 х 510 |
56 |
8,4 |
|
Элеватор кольцевой 5МЗ-50 |
50 |
50 (5) |
95 х 570 |
47 |
14 |
|
Элеватор кольцевой 5МЗ-63,5 |
63,5 |
50 (5) |
95 х 570 |
56 |
14 |
|
Элеватор кольцевой 7,5МЗ-50 |
50 |
75 (7,5) |
625 х 205 х 115 |
47 |
18,2 |
|
Элеватор кольцевой 7,5МЗ-63,5 |
63,5 |
75 (7,5) |
625 х 205 х 130 |
56 |
18,6 |
|
Элеватор кольцевой 10МЗ-50 |
50 |
100 (10) |
120 х 470 |
47 |
19,6 |
|
Элеватор кольцевой 10МЗ-63,5 |
63,5 |
100 (10) |
135 х 490 |
56 |
22,1 |
|
Элеватор кольцевой 15МЗ-50 |
50 |
150 (15) |
560 х 225 х 140 |
47 |
29,9 |
|
Элеватор кольцевой 15МЗ-63,5 |
63,5 |
150 (15) |
560 х 225 х 140 |
56 |
28 |
|
Элеватор кольцевой 30МЗ-50 |
50 |
300 (30) |
850 х 242 х 130 |
47 |
37,4 |
|
Элеватор кольцевой 30МЗ-63,5 |
63,5 |
300 (30) |
850 х 242 х 154 |
56 |
41,6 |
По техзаданию заказчика можем изготовить любой тип кольцевых элеваторов под любой зев замков бурильных труб и под необходимую грузоподъемность.
Правила эксплуатации
- Запрещается работать с элеватором при нагрузке на крюке, превышающей предельную статическую нагрузку допускаемую для элеватора данной грузоподъемности.
- Во время подъема или спуска труб необходимо следить за тем, чтобы фиксатор кольца был заведен до упора в нижний горизонтальный участок паза на корпусе.
- Запрещается
- Эксплуатировать кольцевой элеватор при выведенном из строя фиксаторе, в случае отсутствия сухаря на кольце, а так же при значительном износе опорных площадок на корпусе под бурильный замок.
- Использовать элеватор для выноса труб из буровой с целью их горизонтальной укладки на стеллажи или мостки. Вынос труб следует производить только с помощью вертлюжных пробок. - Не реже одного раза в 6 месяцев кольцевой элеватор тщательно осматривать с помощью лупы.
При обнаружении усталостных трещин деталь элеватора бракуется. Результат осмотра и результаты испытании должны регистрироваться в специальном журнале по освидетельствованию бурового оборудования.
Фото изделий
 |

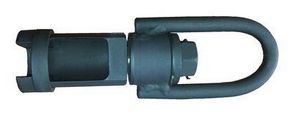

Элеватор кольцевой 1Н-33,5 |
 |

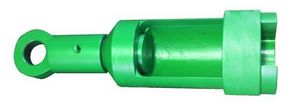

Элеватор кольцевой 3МЗ-50 с рым гайкой |
 |
Элеватор кольцевой 5МЗ-63,5 |
 |

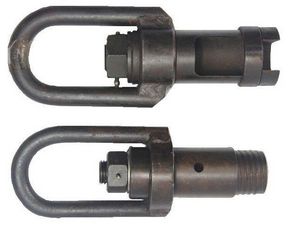

Элеватор кольцевой 5Н-50 |
 |

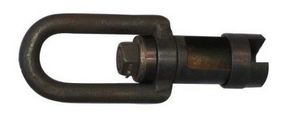

Элеваторы кольцевые 2,5МЗ-50 и 2,5МЗ-63,5 |
 |

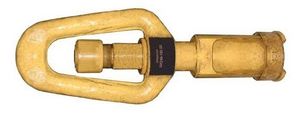

Элеваторы кольцевые 7,5МЗ-50 БИ 249-165-00 и 7,5МЗ-63,5 БИ 249-164-00 |
 |

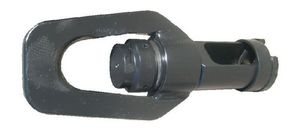

Элеваторы кольцевые 15МЗ-50 БИ 249-161-00 и 15МЗ-63,5 БИ 249-160-00 |
 |

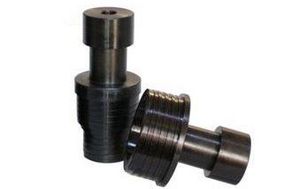

Наголовники для кольцевых элеваторов |
