Приложение 3

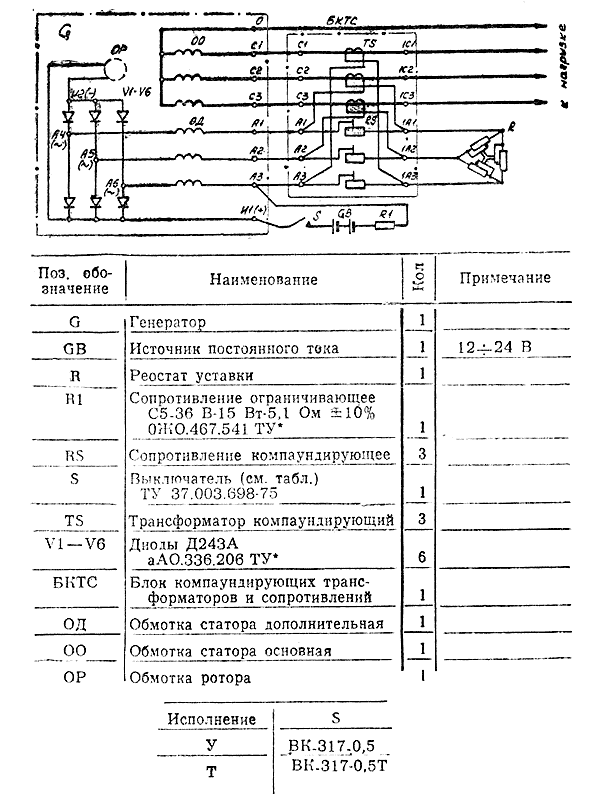

Рис. 1. Генераторы 8 и 9 габаритов с начальным возбуждением от источника постоянного тока
Рис. 2. Генераторы 8 и 9 габаритов с начальным возбуждением от трансформатора начального возбуждения

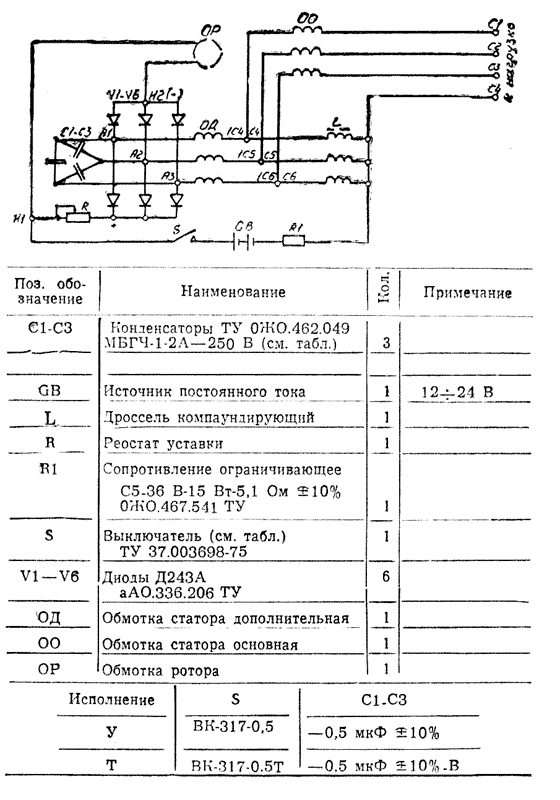

Рис. 3. Генераторы 6 габарита с начальным возбуждением от источника постоянного тока
Рис. 4. Генераторы 6 габарита с начальным возбуждением от трансформатора начального возбуждения
