Дизель-генератор АД 60

Дизель генератор АД 60 предназначен для получения трехфазного электрического тока напряжением 400В, частотой 50Гц.

В качестве основных источников электроснабжения применяются для автономных объектов (удаленные населенные пункты, фермерские хозяйства, вахтовые поселки, буровые установки и т.п.).

В качестве резервных источников электроснабжения могут применяться на объектах, требующих повышенной надежности энергообеспечения (учреждения здравоохранения, школы, банки, гостиницы, спортивные сооружения и т.п.).

Соответствие стандартам:

Дизель генератор АД 60 соответствует ГОСТ-13822.

Специальное исполнение АД 60:

Специальное исполнение АД 60 подразумевает демонтаж пульта управления для установки системы автоматики заказчика.

Базовое исполнение АД 60:

Дизель-генератор
Двигатель ММЗ-Д246.4 или аналог ЯМЗ-236М2 с зарядным генератором и стартером
Генератор LSA 43.2 (Leroy Somer), БГ-60, БГО-60
Рама
Система выпуска без глушителей
Система впуска с воздушным фильтром
Система топливоотдачи с топливным баком на 200л. и топливными фильтрами
Механизм управления топливным насосом высокого давления
Система охлаждения с радиатором
Система охлаждения масла с маслянным радиатором
Пульт управления первой степени автоматизации.

Дополнительное оборудование дизель генератора АД 60:

Установка системы глушения шума (АД-60С-Т400-1РГ);
Установка жидкостного дизельного подогревателя ПЖД-30 (АД-60С-Т400-1РХ);
Установка стартерных аккумуляторов;
Монтаж установки в теплоизолированный контейнер типа "Север" (АД-60С-Т400-1РН);
Монтаж установки в погодозащитный капот (АД-60С-Т400-1РП).

АД 60 на двигателе ММЗ Д-246.4 открытого исполнения на раме

Дизель генераторы 60 кВт - Дизельные электростанции 60 кВт серии АД-60 на моторе ЯМЗ / АД-60 на моторе ММЗ оборудованные системой 1-ой степени автоматизации - ручное управление, используемые в качестве основных источников электроснабжения для автономных объектов удалённые населённые пункты, фермерские хозяйства, вахтовые поселки, буровые установки, рудники и карьеры для добычи полезных ископаемых и т.п..

АД 60 на двигателе ЯМЗ-236М2 открытого исполнения на раме

Дизель генераторы мощностью 60 кВт - Дизельные электростанции мощностью 60 кВт серии АД-60 на моторе ЯМЗ / АД-60 на моторе ММЗ оборудованные системой 2-ой степени автоматизации АВР - автоматическое управление, которые могут применятся в качестве резервных источников электроснабжения на объектах, требующих повышенной надёжности энергообеспечения учреждения здравоохранения, школы, банки, спортивные сооружения, торговые и складские центры, гостиничные комплексы; промышленные предприятия, коттеджные поселки и частные дома, малые предприятия и т.п..

Технические характеристики

Первичный двигатель дизельный	ЯМЗ-236М2, ММЗ Д246.4
Генератор синхронный	БГ 60, БГО-60, TFW-60 Bearford, LSA 44.2, LSA 43.2, Leroy Somer
Щит управления 1 степени автоматизации / ручное управление	АД 60.1, ЩАУ-60.1
Щит управления 2 степени автоматизации / АВР / Автоматический ввод резерва / щиты с АВР / шкафы с АВР / схемы АВР	АД 60.2, ЩАУ-60.2, АВР
Номинальная мощность (длительная) кВт/кВА	60/75
Номинальное напряжение В	400
Номинальная частота Гц	50
Номинальный коэффициент мощности	0,8
Номинальный ток А	108
Частота вращения вала двигателя мин-1	1500
Заправочная емкость системы топливопитания (л)	200
Заправочная ёмкость система охлаждения (радиатор и двигатель) (л)	36
Заправочная ёмкость системы смазки (л)	34
Расход топлива при 100 % нагрузки (г/кВт.ч)	240 г/кВт.ч
Удельный расход масла (% от расхода топлива)	0,5
Минимальная температура запуска без подогрева (С)	-10
Габаритные размеры (мм длина x ширина x высота)	2271 x 1040 x 1145
Масса сухого электроагрегата (кг)	1800
Ресурс до капитального ремонта (м.ч.)	10000

Системы автоматики АД 60

Система управления АД 60 на базе контроллера ComAp 2-ой степени автоматизации АВР (автозапуск)

Дизель генераторы первой степени автоматизации серийно комплектуются пультами управления серий УК ЭДГ, ЩСУ, ЩАУ, АД. Пульты унифицированы по своим потребительским свойствам и обеспечивают следующие основные функции:

Запуск и останов дизельного электроагрегата;
Подключение и отключение нагрузки генератора вручную;
Автоматическое отключение нагрузки от генератора при любой остановке АД60;
Ручное изменение напряжения генератора;
Автоматическое форсированное возбуждение генератора, программируемое по длительности;
Ручную синхронизацию АД60 с сетью для кратковременной параллельной работы с целью перевода нагрузки от сети на агрегат;
Ручное регулирование статизма генератора;
Аварийную защиту АД60 (путем ее останова) с сигнализацией причины аварийного состояния.
Вторая степень автоматизации дополнительно обеспечивает:
Автоматический пуск дизельного электроагрегата и подключение нагрузки при исчезновении напряжения основной питающей сети или при уходе его величины за пределы, заданные программируемыми установками;
Автоматический возврат к питанию нагрузки от сети при восстановлении ее параметров с остановом АД60.

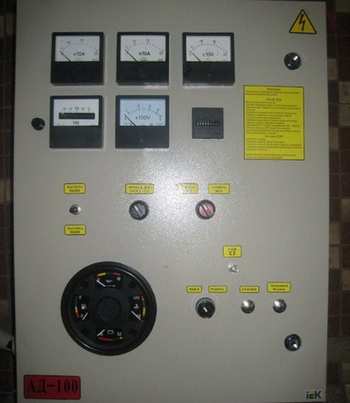

Система управления АД 60 со стрелочными приборами 1-ой степени автоматизации (ручной запуск)

Дизельная электростанция АД60 (АД 60) мощностью 60 кВт 50 Гц (основная мощность)

Дизельные генераторы и электростанции мощностью 60 кВт серии АД 60, АД-60С-Т400, АД-60С-Т400-1РМ1, АД-60С-Т400-2РМ1, АД-60С-Т400-1РМ2, АД-60С-Т400-2РМ2 (ДЭС 60)

Дизельные генераторы 60 кВт - Дизельные электростанции 60 кВт серии АД 60 на двигателе ЯМЗ-236М2 / АД 60 на двигателе ММЗ Д-246.4 предназначены для получения трёхфазного электрического тока напряжением 400 В, частотой 50 Гц.

Стационарный генератор 60 кВт - Стационарная электростанция 60 кВт серии АД-60 на базе ЯМЗ / АД-60 на базе ММЗ представляет собой здание, в котором размещено энергогенерирующее и вспомогательное оборудование, а также помещения для обслуживающего персонала, мастерские и санитарно-бытовые помещения. Размещение оборудования возможно в имеющемся здании, во вновь создаваемом быстровозводимом здании для любых климатических условий.
