Назначение и состав гидравлического блока
Блок гидравлический предназначен для создания давления жидкости перемещающимися поршнями и нагнетания ее в скважину.
Состоит из :
- блока цилиндров со шпильками 1 (рис.7)
- всасывающего коллектора 13
- сменных поршней 11
- штоков поршня 2.

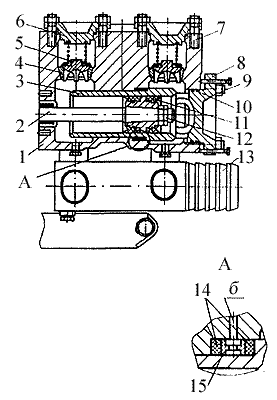

Рис.7. Блок гидравлический
1 - блок со шпильками; 2 - шток поршня; 3 -
втулка цилиндровая; 4 - седло; 5 - клапан; 6 - крышка клапана; 7 - шпилька; 8 -
крышка; 9 - гайка; 10 - кольцо; 11 - поршень; 12 - гайка; 13 - коллектор
всасывающий; 14 - уплотнение втулки; 15 - кольцо распорное
Блок цилиндров
Блок цилиндров со шпильками состоит из:
- сменных цилиндровых втулок 3 (рис.7), которые выбираются в зависимости от требуемых величин давления и подачи бурового насоса НБ 32. Втулка по наружному диаметру уплотняется резиновыми уплотнениями 14, поджатыми крышкой 8. При нарушении уплотнения промывочная жидкость через отверстие "б" в проточке распорного кольца 15 и отверстие в стенке блока цилиндров поступает на наружную поверхность блока гидравлического, извещая обслуживающий персонал о необходимости замены уплотнения;
- клапанов всасывающих и нагнетательных, которые предназначены для
разобщения всасывающей и нагнетательной полостей при работе насоса.
Клапаны насоса 5 - тарельчатого типа. Седло клапана 4, имеющее коническую наружную поверхность, вставляется в коническое гнездо блока цилиндров, осуществляя герметичное соединение. Крышка клапана 6 крепится двумя шпильками 7 и уплотняется резиновым кольцом.
Всасывающий коллектор
Всасывающий коллектор предназначен для подвода промывочной жидкости к всасывающим клапанам.
Поршни 11 надеваются на конические поверхности штоков поршня, крепятся двумя гайками 12. Соединение штока поршня 2 со штоком ползуна осуществляется с помощью специальной цилиндроконической резьбы.
Уплотнение штока поршня осуществляется набором манжет 2 (рис 8).

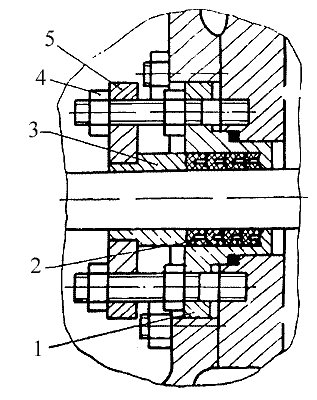

Рис. 8. Уплотнение штока поршня
1 - корпус сальника; 2 - манжета; 3 -
втулка нажимного фланца; 4 - гайка; 5 - фланец нажимной
