Группа систем разведки горными выработками
Полная разведка рудных тел исключительно горными выработками применяется в основном на неустойчивых по форме и распределению полезного компонента месторождениях. В этой группе выделены четыре системы.
Разведка канавами применяется при исследовании и прослеживании слюдоносных пегматитовых жил на их выходах. Пегматиты и мусковит устойчивы к выветриванию, поэтому канавы позволяют произвести отбор надежных и представительных проб. Данные поверхностной разведки можно экстраполировать на значительную глубину.
Разведка шурфами применяется для близповерхностных горизонтальных или пологозалегающих тел полезных ископаемых (рис. 3.5.1). В ряде случаев при разведке сложных тел дополнительно используют рассечки: из вертикального шурфа на некоторой глубине проходится квершлаг для вскрытия залежи. Иногда возникает необходимость проходки второго квершлага на большей глубине. Так создается достаточно сложная система вертикальных и горизонтальных выработок, позволяющая строить детальные разведочные разрезы (рис. 3.5.2). Достоинства системы сводятся к возможности получения достоверного геологического материала, крупных проб, а также к сравнительной дешевизне этого способа и возможности обеспечить широкий фронт разведочных работ. Недостатками системы являются ограниченность применения ее глубиной 30 м, иногда до 50 м от поверхности, а также крупные затруднения, возникающие при ее осуществлении в сильноводоносных породах.

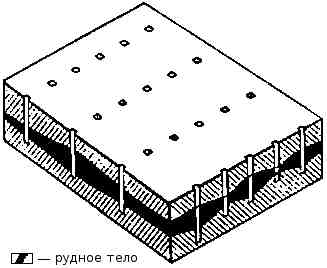

Рис. 3.5.1. Разведка шурфами.

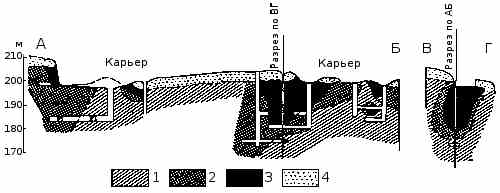

Рис. 3.5.2. Система шурфов с рассечками, примененная при разведке месторождения Семиз-Бугу (по П. Татаринову): 1 — вторичный кварцит; 2 — андалузитовая порода; 3 — залежи корунда; 4 — делювий.
Разведка штольнями применяется на местности с расчлененным рельефом и обычно сводится к проходке нескольких штолен, закладываемых как по простиранию, так и по падению рудного тела (рис. 3.5.3). При необходимости из штолен развиваются штреки, орты, квершлаги и гезенки (рис. 3.5.4). Штольни закладываются на разных строго установленных уровнях с таким расчетом, чтобы по завершении проходки все рудное тело было нарезано увязанными между собой горизонтами с точной сбойкой выработок, идущих на одном уровне от разных устьев. Достоинства системы определяются возможностью получения детального геологического материала и сравнительной простотой горнотехнического осуществления. Недостаток системы связан с ограниченными условиями ее применения.

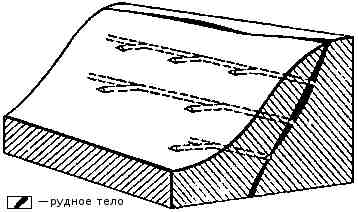

Рис. 3.5.3. Разведка штольнями.

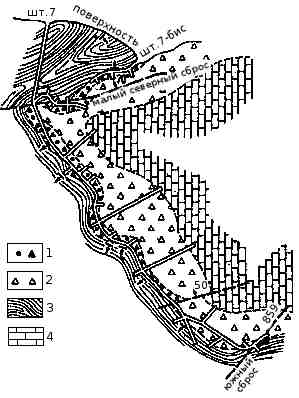

Рис. 3.5.4. Система разведки штольнями с рассечками (по А. Полякову): 1 — Рудная брекчия; 2 — оруденелая брекчия непромышленная; 3 — сланцы; 4 — известняки.
Разведка шахтами производится в условиях ровного рельефа. Стволы шахт не являются разведочными выработками, а обеспечивают возможность проходки из них системы подземных выработок (квершлагов, штреков, ортов и др.) для разведки рудного тела (рис. 3.5.5). Разведка шахтами дает точный геологический материал, но является дорогой, технически сложной и применяется не часто.

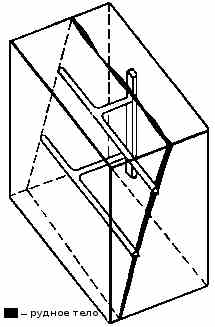

Рис. 3.5.5. Разведка шахтой.
