Рисунок 5

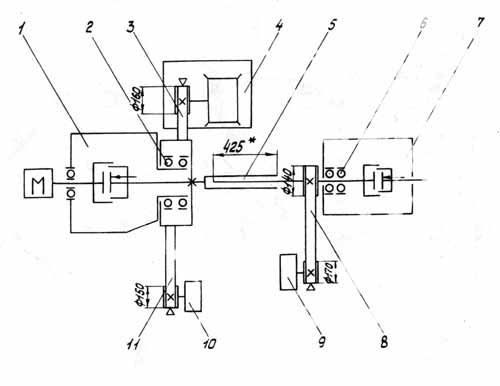

Рис. 5. Схема кинематическая с буровым станком СКБ 41;
1 - сцепление дизеля; 2 - подшипник 212 ГОСТ 8338 -75; 3 – ремень
В(Б)-2000Ш(Т) ГОСТ 1284.1-80; 4 – насос НБ4 - 160/63; 5 – вал
карданный; 6 - подшипник 312 ГОСТ 8338-75; 7 - сцепление станка СКБ - 41;
8 – ремень В(Б)-1320 ШГ(Т) ГОСТ 1284.1-80; 9 - насос пластинчатый
двухпоточный 8Г12-31М ТУ2.053-1650-83; 10- генератор ЕСС5-61-4У2, IM1001; 11 –
ремень В(Б) -1400 Ш(Т) ГОСТ 1284.1 -80; *
ход
