Легкосплавные бурильные трубы ниппельного соединения из прямостенных (без высадки) бурильных труб (изготовленных из легкого сплава марки Д16Т), соединяемых между собой стальными навертными (точнее ввертными) ниппелями, показаны на рис. 3.3.
Технические данные легкосплавных бурильных труб приведены в табл. 3.12. Несоосность наружной поверхности труб (на расстоянии 100 мм от торца) и резьб ниппелей, обранных с трубами, не более 0,3 мм. Расчетные глубины бурения колоннами ЛБТН могут составлять от 1200-1600 м (ЛБТН-42 и ЛБТН-68) до 2300-2500 м (ЛБТН-54).
Сочетание небольшой массы колонн, рационального соотношения диаметров колонн и скважин, хороших фрикционных свойств материала труб обуславливает определенные возможности колонн ТБЛ (ЛБТН):
- бурение скважин большой глубины при использовании одного и того же оборудования (по сравнению с трубами ТБСУ);
- бурение на высоких частотах вращения.
Для обеспечения безаварийной работы ЛБТН введены следующие ограничения:
- фактический диаметр скважины не должен превышать 1,2 номинального (для труб ЛБТН-68) или 1,4 номинального (для колонн ЛБТН-34, ЛБТН-42, ЛБТН-54);
- не рекомендуется применять колонны ЛБТН при бурении сильноабразивных пород и наличии в скважине агрессивных вод.

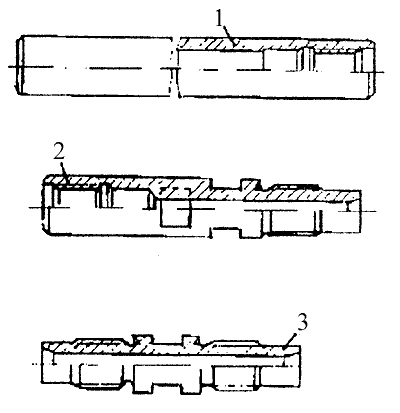

Рис. 3.3. Конструкция ЛБТН и ниппелей: 1 - труба; 2- полуниппель ЛБТН; 3- ниппель ЛБТН.
Таблица 3.12. Технические данные легкосплавных бурильных ниппельных труб (размеры - мм)
| Параметры | Значения параметров для бурильных труб типоразмером* | ||||
| ЛБТН-34 | ЛБТН-42 | ЛБТН-54 | ЛБТН-68 | ||
| Конструкция бурильной колонны |
Гладкоствольная колонна с
навертными ниппелями одинакового с трубами диаметра; бурильные трубы с внутренней резьбой | ||||
| Конструкция ниппелей | Ниппели с прорезями под
наголовники и ключ-вилки с двумя видами рабочей резьбы: а) цилиндрической трапецеидальной резьбой с цилиндрическим стабилизирующим пояском (направляющим хвостовиком)-трубы ЛБТН-34, ЛБТН-42, ЛБТН-54; б) конической замковой остроугольной резьбой (трубы ЛБТН-54; ЛБТН-68). Вид рабочей резьбы обусловливается предприятием-изготовителем или требованием заказчика. Резьба для соединения трубы с ниппелями –цилиндрическая трапецеидальная состабилизирующим пояском (хвостовиком) | ||||
| Диаметр скважины, в которой применяется колонна |
36 (35) | 46 | 59 | 76 | |
| Наружный диаметр трубы |
34 | 42 | 54 | 68 | |
| Толщина стенки трубы |
6,5 | 7 | 9 | 9 | |
| Диаметры ниппельных замков наружный/внутренний |
34/12,0 | 42,5/16,0 | 54,5/22,0 | 68,5/28,0 | |
| Цилиндрическая резьба труб и рабочая цилиндрическая резьба ниппелей (наружный диаметр шага и высота профиля) |
Трапецеидальная резьба 26 х 6,35 х 1,0с направляющим хвостовиком диаметром 22,7 |
Трапецеидальная резьба с направляющим хвостовиком диаметром 29,7 |
Трапецеидальная резьба41,5 х6,35 х 1,75 с направляющим хвостовиком диаметром 37,5 |
Трапецеидальная резьба 57 х 8 х 2,25 с направляющим хвостовиком диаметром 52,7 | |
| Коническая рабочая резьбаниппелей |
— |
3—34; 1:6.Размеры |
3—45 по ТУ 41-01-309—77 |
3-57 одноупорная1:5. Размеры резьбы - по ГОСТ 7918—75 | |
|
Кривизна труб, |
1,0 | 1,0 | 1,0 | 1,0 | |
| Материал бурильной трубы |
Алюминиевый сплав Д16Т по ГОСТ
23786—79 (временное сопротивлениерастяжению 40 МПа, предел текучести 26 МПа) | ||||
| Материал ниппелей | Термообработанная сталь марки 40ХН по ГОСТ 4543 | ||||
| Заводы-изготовители ЛБТН |
|||||
| Расчетная масса 1 м бурильной колонны (с учетом ниппелей), кг |
2 | 3 | 4,8 | 5,6 | |
* Обозначения типоразмера бурильных труб приведены таковыми, как это предусмотрено действующей техдокументацией.
Большие толщины стенок ЛБТН обеспечивают достаточно высокую износостойкость колонн, несмотря на то, что износ тела трубы ЛБТН происходит быстрее, чем стальной.
