Вертлюжные скобы
Вертлюг-амортизатор пружинного типа служат для подвешивания элеватора или вертлюга сальника и сохранения резьбы труб. Их применение обеспечивает смягчение динамических нагрузок на канат, плавный вывод конуса замка из муфты при развинчивании вследствие при подъеме свечи, пружина скобы рассчитана на вес одной свечи. Упорный подшипник предотвращает закручивание каната. Благодаря этому исключается отсоединение резьбовых наголовников при подъеме колонны.
Вертлюг-амортизатор изготавливается по чертежам и техническим условиям ИП Гараева З.М..
- Вертлюг-амортизатор БИ249-89 — Цена по запросу.
- Вертлюг-амортизатор БИ249-259 — Цена по запросу.
- Вертлюг-амортизатор БИ249-147 — Цена по запросу.
- Вертлюг-амортизатор БИ249-146 — Цена по запросу.
- Вертлюг-амортизатор БИ249-192 — Цена по запросу.
По техзаданию заказчика можем изготовить любой вертлюг амортизатор для буровых установок и грузоподъемных механизмов под любую грузоподъемность и крепление штропов по техзаданию заказчика.
Технические характеристики
|
Тип вертлюжной скобы |
БИ249-89 |
БИ249-259 |
БИ249-147 |
БИ249-146 |
БИ249-192 |
|
Грузоподъемность, кН (т*с) |
10 (1) |
50 (5) |
100 (10) |
200 (20) |
350 (35) |
|
Диаметр корпуса, мм |
108 |
166 |
175 |
238 |
245 |
|
Высота, мм |
230 |
565 |
835 |
918 |
1135 |
|
Масса, кг |
6 |
26 |
45 |
115 |
200 |
Фото изделия
 |

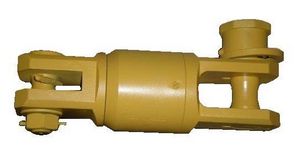

Вертлюг не амортизирующий, грузоподъемность 5 т. |
 |

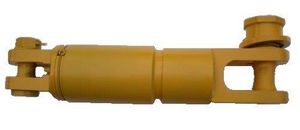

Вертлюг-амортизатор БИ249-147, грузоподъемность 10 т. |
 |

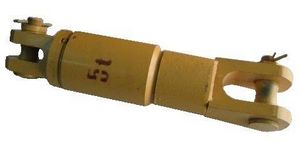

Вертлюг-амортизатор БИ249-259, грузоподъемность 5 т. |
